电源适配器辐射发射测试要求

辐射发射测试考察的是设备在正常工作时候对周围环境在空间上造成的干扰的程度。根据受试设备使用的环境不同，受试设备传导发射需要满足的极限值分为A、B 两级，分别对应两类设备。

B 级设备是指主要在生活环境中使用，可包括

——不在固定场所使用的设备，例如靠内置电池供电的便携设备；

——靠电信网络供电的电信终端设备；

——个人计算机以及相连的辅助设备。

注：所谓生活环境是指那种有可能在离相关设备10m 远的范围内使用广播和电视接收机的环境。A 级设备是指除了B 级以外的设备。

测试限制

不同的标准在测试的频率范围限制以及相应的场强限制有所不同。下表是EN 55022(1999)、ETS 300-127(1999)、FCC Part15(1998)、GB9254(1999)对30－1GHz 范围内，3m 测试暗室的限值的要求。

被测设备布局对于美国的FCC Part 15，频率限制范围与被测设备自身的较大工作频率有关。

被测设备自身的较大工作频率频率限制范围1.705 - 108 30M－1G108 - 500 30M－2G500 - 1000 30M－5G大于 1000MHz 30M—Min（5×f，40GHz）

测试布置

由于辐射发射测试布局与测试结果有密起关系，因此在测试中必须注意：

被测设备线缆，应该仔细理顺，分别处理，多余部分捆扎成30－40cm 的线束。

保证线缆能够在空间水平放置至少1m，垂直放置至少1m，对多于部分可以用磁环或者铁氧体去耦钳进行隔离，消除线缆末端其它设备对被测设备的干扰。

测试仪器布局

试验系统的组成

试验系统由以下几部分组成：

－－测试接收机；

－－接收天线：

－－辅助设备和监测设备；

－－转台；

－－天线塔；

－－受试设备。

测试时候，根据设置的脚教本，被测设备在转台上可以360 度旋转，同时天线可以在天线塔上进行上下移动并且可以改变极性。测试脚本需要找出并需要记录被测设备的较大辐射状态（包括天线高度，极化方式，转台角度等），然后用接收机测试出在所要求的频率范围内各点的较大发射值。

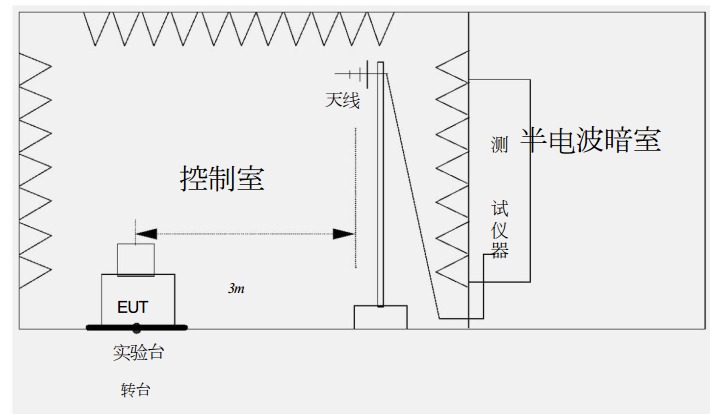

图1.辐射骚扰测试设备布局图
