电源线平行走线串扰问题

某产品采用屏蔽机柜，在电源端口安装了EMI 滤波器。 在对未带业务线的该机柜进行辐射发射测试时， 发现 100～200MHz 频段有些频点接近 B 级限制线，见下图。

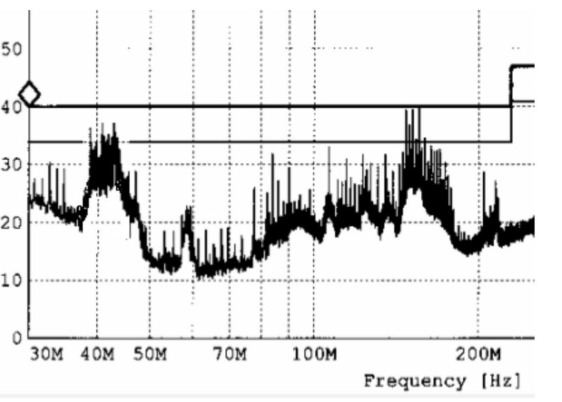

走线处理前辐射测试图

经检查，发现机柜内的电源线布线见下图所示，-48V电源线从机柜下部进入机柜后沿着机柜右侧接地排走线连到机柜上部的接线端子上，然后经接线端子分配若干-48V 线又贴近右侧地排走线给各机框供电， BGND 直接接到地排。分析发现， -48V 电源线的进线与经接线端子分配后与机框相连的-48V 线捆扎在一起， 输入输出电缆之间形成二次耦合，将单板里面较大的干扰带出机柜。

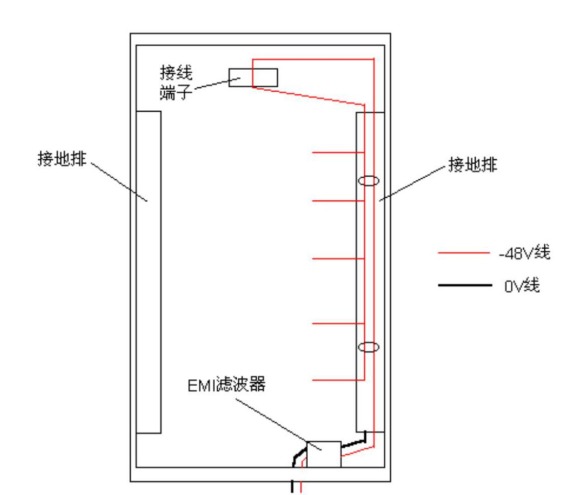

处理前DC 走线图

将-48V 进线改为从右侧接地排背面单独走线，并尽可能靠近接地排， BGND 线走线保持原状，然后进行 RE 测试结果，可以满足 Class B 要求。

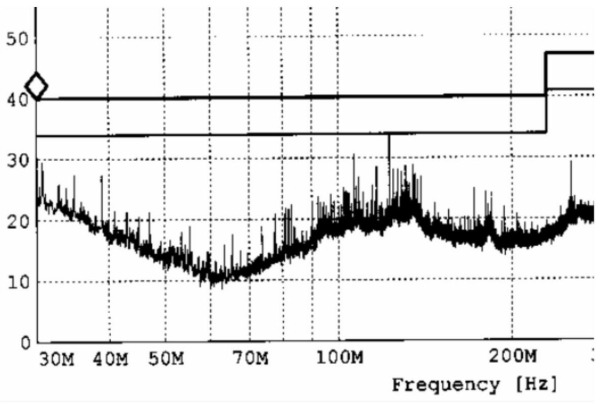

走线处理后辐射测试图

     电源线在机柜内走线时不要和机柜内部线缆长距离平行走线，长距离平行走线容易互相产生串扰，把机柜内的干扰通过电源线带出机柜，引起辐射超标。另外电源线在机柜内走线时，可尽量靠近机柜体或接地排，利用和机柜之间的分布电容对高频干扰进行去耦。
