DC-DC电源

1、3V转+5V、+12V的电路图
由电池供电的便携式电子产品一般都采用低电源电压，这样可减少电池数量，达到减小产品尺寸及重量的目的，故一般常用3～5V作为工作电压，为保证电路工作的稳定性及精度，要求采用稳压电源供电。若电路采用5V工作电压，但另需一个较高的工作电压，这往往使设计者为难。本文介绍一种采用两块升压模块组成的电路可解决这一难题，并且只要两节电池供电。

该电路的特点是外围元件少、尺寸小、重量轻、输出+5V、+12V都是稳定的，满足便携式电子产品的要求。+5V电源可输出60mA，+12V电源较大输出电流为5mA。

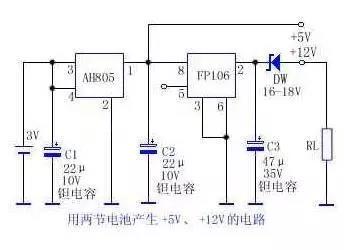

该电路如上图所示。它由AH805升压模块及FP106升压模块组成。AH805是一种输入1.2～3V，输出5V的升压模块，在3V供电时可输出 100mA电流。FP106是贴片式升压模块，输入4～6V，输出固定电压为29±1V，输出电流可达40mA，AH805及FP106都是一个电平控制的关闭电源控制端。

两节1.5V碱性电池输出的3V电压输入AH805，AH805输出+5V电压，其一路作5V输出，另一路输入FP106使其产生28～30V电压，经稳压管稳压后输出+12V电压。

从图中可以看出，只要改变稳压管的稳压值，即可获得不同的输出电压，使用十分灵活。FP106的第⑤脚为控制电源关闭端，在关闭电源时，耗电几乎为零，当第⑤脚加高电平》2.5V时，电源导通；当第⑤脚加低电平<0.4V时，电源被关闭。可以用电路来控制或手动控制，若不需控制时，第⑤脚与第 ⑧脚连接。

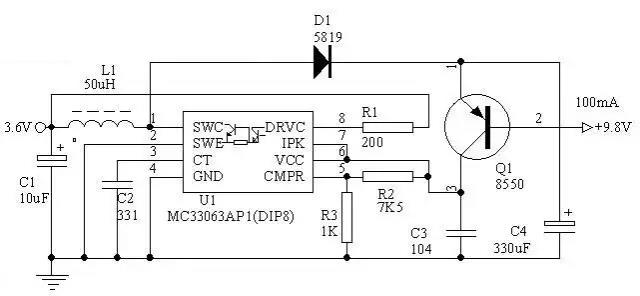

2、用MC34063做3.6V电转9V电路图

工作状态：

无负载：
输入：3.65V、18uA（相当600mAH的电池待机三年多）
有负载：
输出：9.88V、50.2mA，输入：3.65V、186.7mA，效率为72%

工作原理：

无负载时，IC的 6脚没有电，停止工作，输入端3.65V工作电流只有18uA（相当600mAH的电池待机三年多）！
当有负载时（Q1有Ieb电流），8550的EC极导通，IC得电工作。
IC是否工作是由是否有负载决定的，就相当一个电池。
用IC做电压转换效率高，输出稳定！

这个电路加点改进，增加功率可以做“不需开关的4.2V转5V移动电源”。可以用个电池盒做手机的后备电源！

电路图

文章转载自网络,如有侵权,请联系删除。
