电源适配器过压保护测试及重轻载变化测试

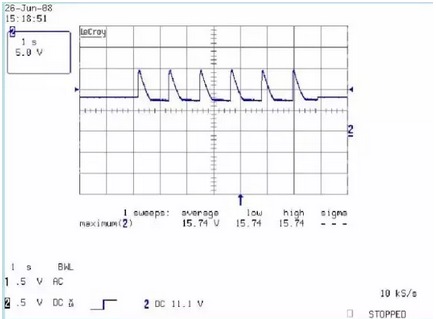

电源适配器过压保护测试
一、目的:
测试S.M.P.S. 输出电压过高时是否保护, 保护点是否在规格要求內, 及是否会对S.M.P.S. 造成损伤(常规定义:Vout<12V,过压保护点为1.8倍输出电压; Vout≥12V,.过压保护点为1.5倍输出电压).
二. 使用仪器设备:
(1). AC SOURCE / 交流电源;
(2). ELECTRONIC LOAD / 电子负载;
(3). OSCILLOSCOPE / 示波器;
(4). DC SOURCE / 直流电源;
三. 测试条件:
依SPEC. 所规定: 输入电压AC LINE 和负载LOAD 值.
四、测试方法:
(1). 测试方式一: 拿掉待测品回授FEEDBACK, 找出过压保护OVP 点,
(2). 测试方式二: 外加一可变电压于操作待测品的输出, 缓慢增大电压值, 找出过压保护OVP 点,
(3). OSCILLOSCOPE CH1 接到OVP 侦测点, 测量其电压之变化.
(4). CH2 则接到其它一组输出电压, 作为OSCILLOSCOPE 之TRIGGER SOURCE.
(5). TRIGGER SLOPE 设定为"-", TRIGGER MODE 设定为"NORMAL".
五、注意事项:

产品不能有安全危险产生.

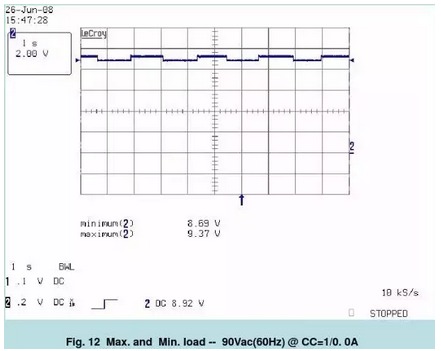

电源适配器重轻载变化测试
一、目的:
测试S.M.P.S. 的输出负载在重轻载切换时对输出电压的影响(规格定义电压较大与较小值不超过输出规格的±10%).
二. 使用仪器设备:
(1). AC SOURCE / 交流电源;
(2). ELECTRONIC LOAD / 电子负载;
(3). OSCILLOSCOPE / 示波器;
三. 测试条件:
依SPEC. 所规定: 输入电压AC LINE 和负载LOAD(MIN. AND MAX.) 值.
四、测试方法:
(1). 依规格设定AC VOLTAGE, FREQUENCY AND LOAD (MAX. LOAD 和MIN. LOAD).
(2). SCOPE 的CH1 接Vo, 并设为TRIGGER SOURCE, LEVEL 设定在Vo 的90% ~ 100% 较为妥当, TRIGGER SLOPE 设定在"+",VOLTS/DIV 则视输出电压情况而定.
(3). TIME/DIV 设定为1S/DIV 或2S/DIV,为滚动状态.
(4). 在输入电压稳定时,变化输出负载(较大/较小).
(5). 在设定电压下测试输出电压的较大和较小值.
五、注意事项:

文章转载自网络,如有侵权,请联系删除。
