电磁炉电源适配器实用资料

早期电磁炉的低压直流电源（+18V、+5V等）多采用变压器降压稳压电源适配器电路，后其的电磁炉多采用了适配器，笔者通过维修总结，电磁炉采用的典型适配器大致有以下几种：

1．以VIPER12A为核心组成的适配器

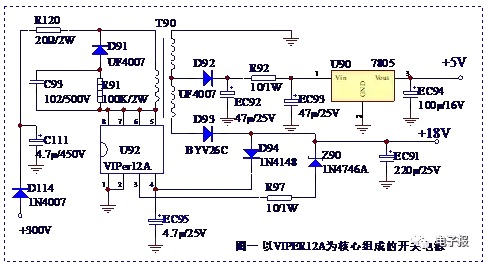

笔者维修时发现，以VIPER12A为核心组成的适配器被使用的最广泛。典型电路见图1。
VIPER12A模块因具有价格低廉、电路简洁、性能好、维修方便等优点，所以广泛应用在电磁炉等电器的电源适配器中。VIPER12A芯片损坏一般会从外观上表现出来，一般有裂纹等。此时，要对尖峰吸收回路、300V整流滤波电路进行检查，以免再次损坏。
此电源适配器电路损坏以VIPER12A损坏为主，连带烧断限流电阻（图1中的R120），有的机型还会导致18V稳压二极管损坏（有时在路检测无法判断是否正常，需开路测量后确认）。AP8012与VIPER12A可互换。
电磁炉电源适配器实用资料

2．以TFC719为核心组成的适配器

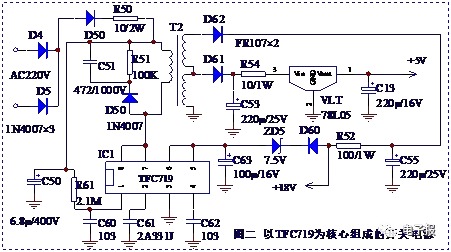

笔者在维修时发现，富士宝IH-S2032C、IH-S1902C型电磁炉采用TFC719电源适配器模块为核心组成适配器。典型电路见图2。
TFC719构成的适配器的检修方法与VIPER12A构成的适配器基本相同。TFC719与THX202H可互换。
电磁炉电源适配器实用资料

3．以FSD200为核心组成的适配器

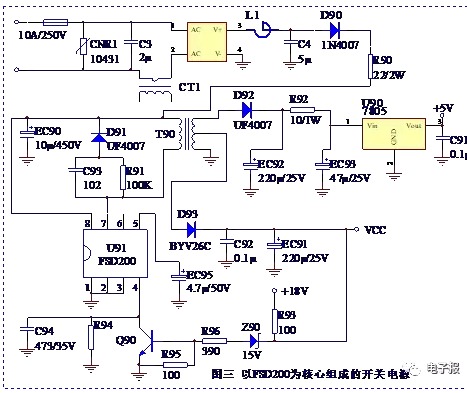

FSD200电源适配器模块应用在部分电磁炉的适配器上。典型电路见图3。
采用FSD200为核心组成适配器时，通常在电路板上留有安装VIPER12A的位置。维修时，若手头没有FSD200，可以拆掉损坏的FSD200，安装VIPER12A后，再按要求略微改动电路，就变成了第一种适配器。
电磁炉电源适配器实用资料

4．以THX201为核心组成的适配器

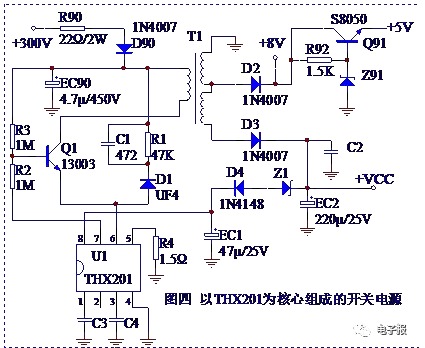

笔者维修时发现，部分电磁炉采用以芯片THX201、开关管13003为核心组成适配器。典型电路见图4。
【注意】THX201与THX202H不能互相替换。
电磁炉电源适配器实用资料

5．以ACT30B为核心组成的适配器

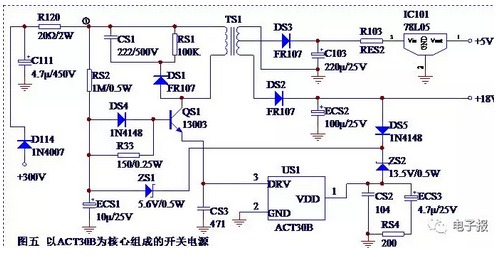

笔者维修时发现，部分电磁炉采用以芯片ACT30B、开关管13003为核心组成适配器。典型电路见图5。

电磁炉电源适配器实用资料
