无线充电器原理及实现方式 |
无线充电利用电磁波感应原理进行充电,原理类似于变压器。在发送和接收端各有一个线圈,发送端线圈连接有线电源适配器产生电磁信号,接收端线圈感应发送端的电磁信号从而产生电流。
2007年6月麻省理工学院以Marin Soljacic为首的研究团队首次演示了利用电磁感应原理的灯泡无线供电技术,他们可以在一米距离内无线给60瓦的灯泡提供电力,电能传输效率高达75%。
研究者由此设想电源适配器可以在这范围内为电池进行无线充电器,进而推想只需要安装一个电源适配器,即可为整个屋里的用电器供电。传输线圈的工作频率在兆赫兹范围,接收线圈在非辐射磁场内部发生谐振,以相同的频率振荡,然后有效的通过磁感应进行电能传输。

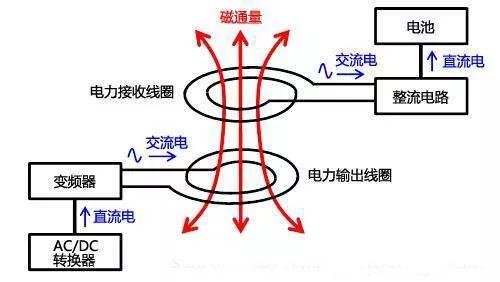

图:无线充电器原理

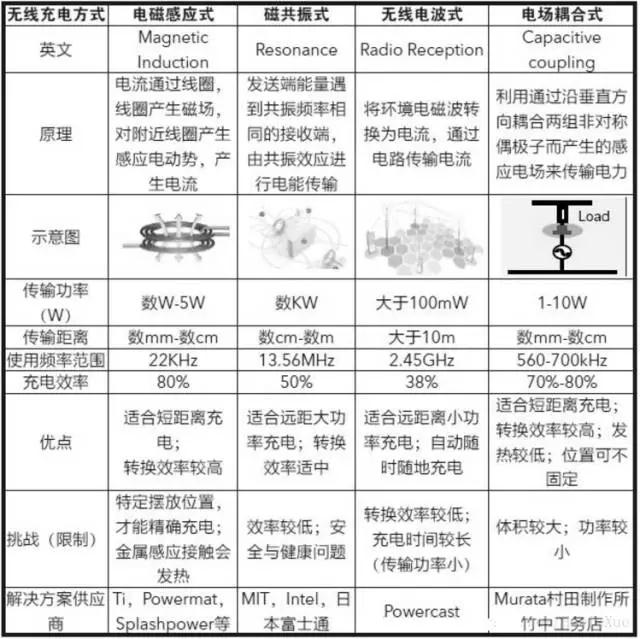

实现无线充电器技术主要通过四种方式:电磁感应式、磁场共振式、无线电波式、电场耦合式:
2.1 电磁感应式

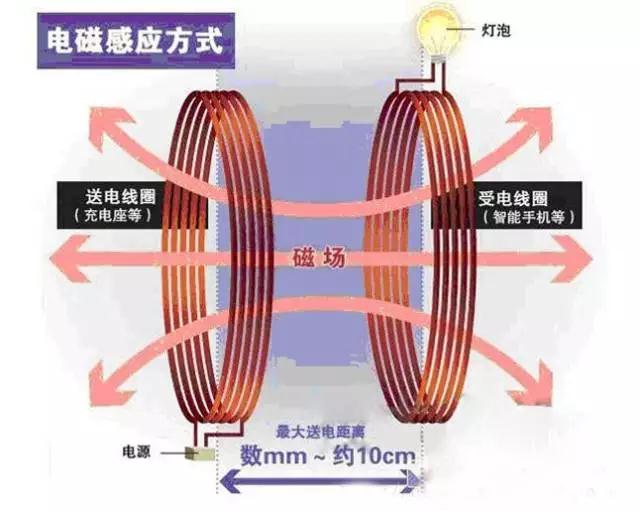

图:电磁感应式原理
电磁感应式充电器:初级线圈一定频率的交流电,通过电磁感应在次级线圈钟产生一定的电流,从而将能量从传输端转移到接收端。目前较为常见的充电垫解决方案就采用了电磁感应,事实上,电磁感应解决方案在技术实现上并无太多神秘感,中国本土的比亚迪公司,早在2005年12月申请的非接触感应式充电器专利,就使用了电磁感应技术。
电磁感应式是当前较成熟、较普遍的无线充电器技术,原理有些类似于变压器。

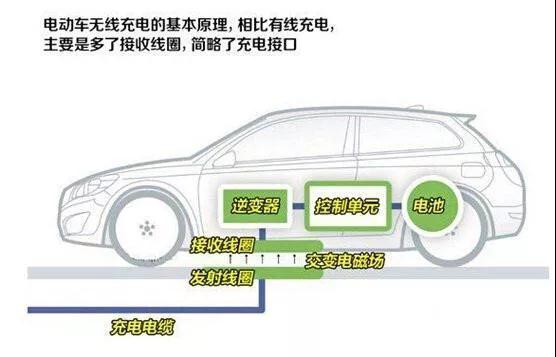

图:电动汽车无线充电器原理 文章转载自网络,如有侵权,请联系删除。 |
