多股导线承受接触压力处，应不应使用锡焊将其焊在一起

多股绞线/导线锡焊到PCB板，如图1所示，是否符合GB 4706.1-2005标准23.9条款要求?

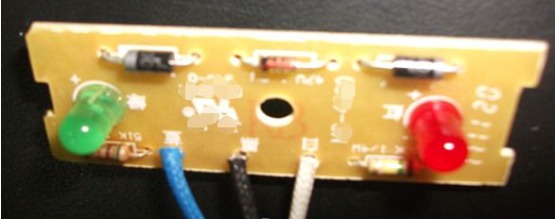

图1  多股绞线/导线锡焊到PCB板

标准条款

GB 4706.1-2005《家用和类似用途电器的安全 第1部分：通用要求》标准。

23.9 多股绞线在其承受接触压力之处，不应使用铅—锡焊将其焊在一起，除非夹紧装置的结构使得此处不会出现由于焊剂的冷流变而产生不良接触的危险。

注 1: 使用弹簧接线端子可满足本要求，仅拧紧夹紧螺钉不被认为是充分的。

注 2: 允许多股纹线的顶端钎焊。

通过视检确定其是否合格。

案例分析

案例问题的提问者没有注意到“承受接触压力”的情况。

多股导线锡焊为一体，插入柱型接线端子，拧紧螺钉，此时螺钉压紧锡焊一体的多股导线处有“物理性、机械性”的压力，如图2所示。

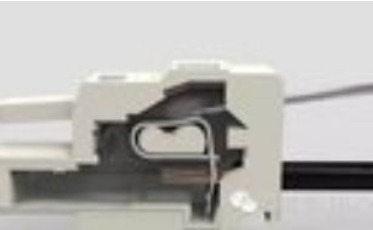

图2  多股导线锡焊为一体插入柱型接线端子

这种情况由于受到锡焊“冷流变cold flow”可能会过热-接触不良-更过热-更接触不良“恶性循环”，不符合GB 4706.1-2005标准23.9条款。

而弹簧接线端子，如图3所示，弹簧的弹性结构可以及时“补偿”锡焊冷流变引起的形变，保持接触可靠，是GB 4706.1-2005标准23.9条款中“除非……”的豁免情况。

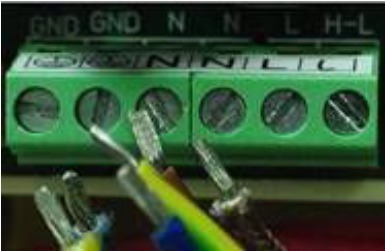

图3  弹簧接线端子

而案例问题中的多股导线锡焊PCB板上，没有“物理性、机械性”的压力，就是纯粹的锡焊连接，GB 4706.1-2005标准23.9条款不适用于此情况。
