采用定时触发器的继电器与限流电阻的电路

继电器K1与电阻R构成的电路

  该电路如图2-62所示｡电源适配器接通时,输入电压经限流电阻R1给滤波电容器Cl充电｡同时,辅助式电源适配器Vcc经电阻R2对并接于继电器K1线包的电容器C2充电｡当C2上的充电电压达到继电器的动作电压时,K1动作,旁路限流电阻R1,达到瞬时防冲击电流的作用｡通常在电源适配器接通之后,继电器K1动作延时0.3~0.5s｡否则,限流电阻R1因通流时间长会烧坏

  这种简单的RC延迟电路在考虑到继电器吸合电压时,还必须顾及流过线包的电流般电阻的阻值较小而电容的容量较大,延迟时间很难准确控制｡这主要由电容容量的误差和漏电流造成,需要仔细地挑选和测试｡同时,继电器的动作阈值取决于电容器C2上的充电电压,继电器的动作电压会抖动及振荡,造成工作不可靠。

采用定时触发器的继电器与限流电阻的电路

该电路如图2-63所示(仅画出定时电路,主电路同图2-62所示电路),它是图2-62所示电路的改进型电路｡电源适配器接通时,输入电压经整流桥和限流电阻R1给C1充电｡同时,定时时基电路555的定时电容C2由辅助电源经定时电阻R2开始充电,经0.3s后,集成电路555的2端电压低于电源电压的1/2｡其输出端3输出高电平,VT2导通,继电器K1动作,限流电阻R1被旁路,直流供电电压对C1继续充电而达到额定值,逆变器处于正常工作状态｡由于该电路在RC延迟定时电路与继电器之间插入了单稳态触发器和电流放大器,确保继电器动作干脆､可靠,达到有效地防止冲击电流的效果,而不会像图2-62所示电路那样,由于继电器动作的不可靠性而烧坏限流电阻及继电器的自身触点｡

过零触发的光耦可控硅与双向可控硅构成的电路

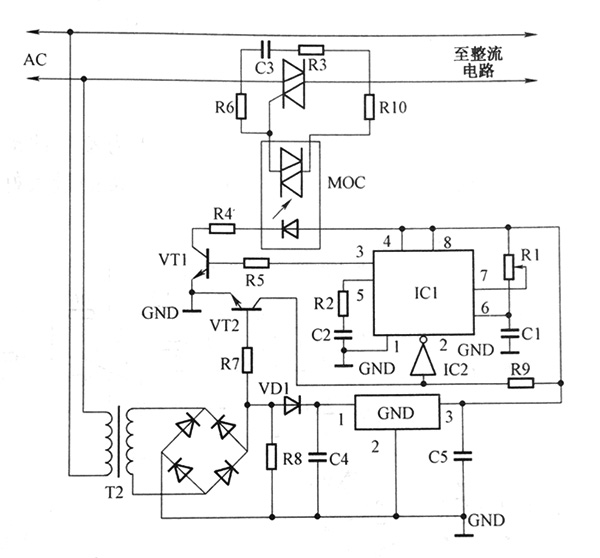

该电路如图2-64所示｡集成稳压器输出稳定的5V电源适配器电压,为软启动电路提供电源适配器电压晶体管VT､反相器IC2构成过零触发电路,1Cl555构成单稳态触发器,R1·Cl为定时周期｡但因5端~1端接有延迟电路R2､C2,所以555是逐步达到满周期的｡当电网电压过零时,晶体管VT1截止,反相器IC2输出低电平,启动定时电路555工作,软启动延迟时间由时间常数R1C1及R2C2共同决定｡
