电源适配器EMI产生机理及全解密

电源适配器电磁干扰 EMI(ElectromagneticInterference），有两种：传导干扰和辐射干扰。

传导干扰主要是电子设备产生的干扰信号是通过导线或公共电源线进行传输，互相产生干扰。进一步细分，传导干扰又分共模干扰和差模干扰

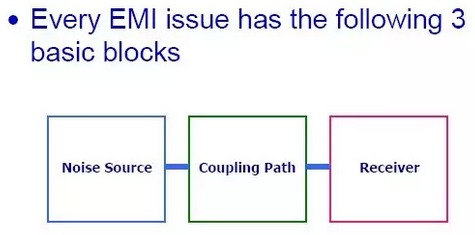

这里说一下EMI的传播过程

电源适配器EMI产生机理及全解密

这个是说EMI的传播过程，干扰源－干扰途径－接收器。
干扰源可以理解成你的设备发现来的干扰，经过的传染途径，
对于电源来说，一般只能从两方面下手，减少干扰源，或切断干扰途径，最后一个一般不用管。

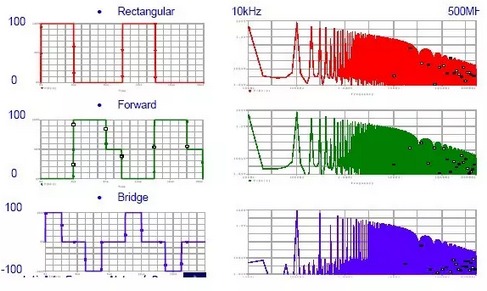

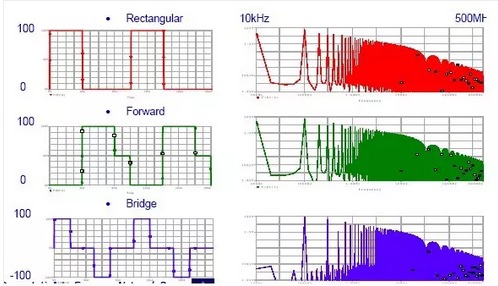

我们先来看看一个图，先把几个不同波形进行FFT，
电源适配器EMI产生机理及全解密

看看他的高次谐波是怎么分布的。
电源适配器EMI产生机理及全解密

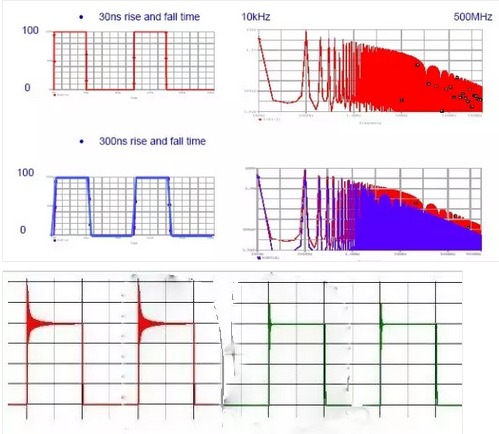

我们再来看两个斜率不一样的，研究是怎么样的，

有很多工程师只知道斜率不一样，快的EMI会差，却不知为什么会差。

看了这图你就清楚了。

可以用防真用FFT去看到的。后面会说到三角波和其它波形的对比。
电源适配器EMI产生机理及全解密

再来一个，
A：有严重振荡的方波，如MOS或二极管
B，是经过吸收了的波形。

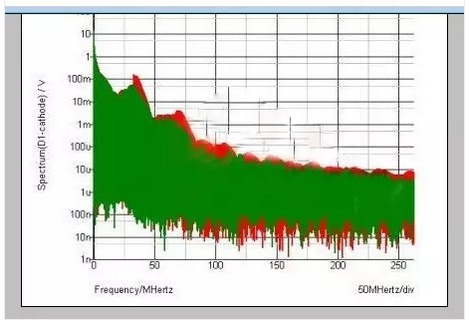

做FFT看看，
可以看到在振荡频率（大概30M）之后，A波形的谐波，要大于B波形。

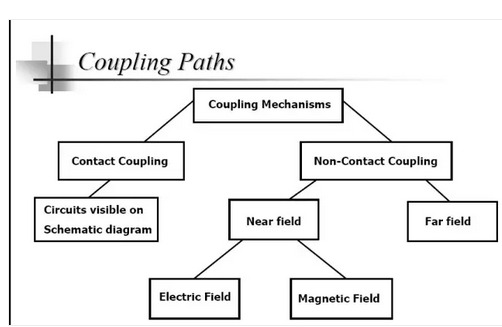

我们再来看看耦合机理，

电源适配器EMI产生机理及全解密

可见辐射分为电场与磁场，再细分又是近场与远场

耦合为分传导与辐射。

产生电场干扰的基本原因，是带电物体的电荷在重新进行分布，即，分布电容在不断进行充放电；产生磁场干扰的基本原因，是流过导体中的电流大小和方向在不断

改变，即，分布电感产生的磁通大小和方向在不断变化。

文章转载自网络,如有侵权,请联系删除。
