电磁干扰的模式
2.2.1共模干扰与差模干扰
共模干扰（Common-mode）：两导线上的干扰电流振幅相等，而方向相同者称为共模干扰。

电磁干扰的模式

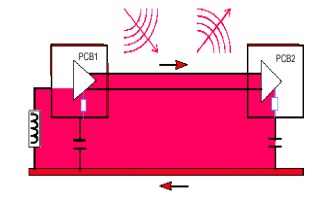

图2-2 共模干扰

差模干扰（Differential-mode）：两导线上的干扰电流，振幅相等，方向相反称为差模干扰。

电磁干扰的模式

图2-3差模干扰

2.2.2 PCB的辐射与线缆的辐射
1. PCB的辐射

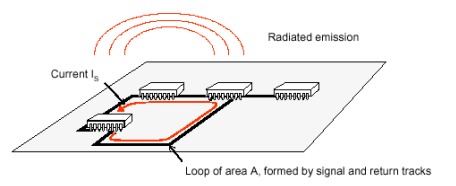

图2-4 PCB的辐射

PCB上有许多信号环路，由中有差模电流环也有共模电流环，计算其辐射强度时，可等效为环天线，辐射强度由下式计算：

E=263*10-16f2AI/r

其中

E:电场强度(V/m)

f :电流的频率(MHz)

A:电流的环路面积(cm2)

I :电流的强度(mA)

r :测试点到电流环路的距离(m)

2.线缆的辐射

图2-5 线缆的辐射

计算线缆的辐射强度时，将其等效为单极天线，其辐射强度由下式计算：

E=12.6*10-7fIL/r

其中

E:电场强度(V/m)

f :电流的频率(MHz)

L:电缆的长度(m)

I :电流的强度(mA)

r :测试点到电流环路的距离(m)

以上两式可以看出线缆的辐射效率远大于PCB的辐射效率。
