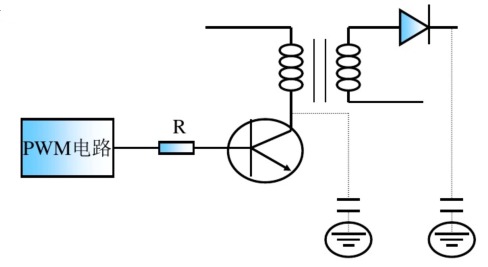

适当增大触发极上的电阻值

如果设备使用开关电源, 适当增大触发极上的电阻值不失为一个好办法;

在上图中增加两个电容也可以有效减小共模开关噪声;

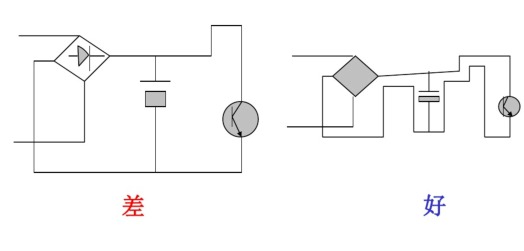

减小开关电源内的回路面积

开关电源板在PCB布线时一定要控制好各回路的回流面积,可以大大减小差模辐射。

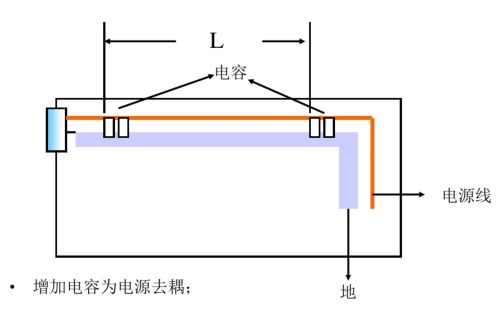

单层板或双层板中电源走线的处理

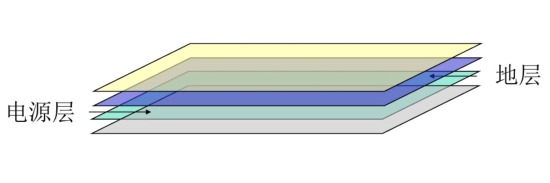

多层板中电源平面层的处理

要求电源平面和地平面紧邻

电源连接器插针定义是否符合要求

检査设备的板间电源连接器的插针定义 。

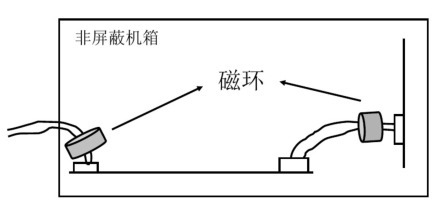

非屏蔽设备内电源线的处理

在电源线上套磁环进行比对验证, 以后可以通过在单板上增加共模电感来实现, 或者在电缆上注塑磁环。

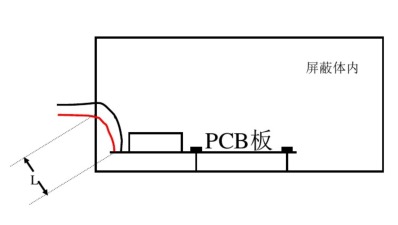

结构屏蔽设各的电源线处理

图中的L长度有要求;
