静电问题整改方法-ESD问题

设备分类

解决ESD问题要对设备进行分类, 以做到不同类型设备不同处理方式：

一一类设备:金属结构设备,金属外壳接大地。包括两中情况:

      一种是通过系统接地线接大地;

      另一种是通过电源适配器内的PE线接大地。

一二类设备:金属结构设备,外壳不接大地。如MP3播放器等。

一三类设备:塑胶结构设备。

一类设备静电问题处理

解决此类ESD问题原则: 快速泄放静电电流;

此类设备的静电试验主要是针对设备的外売、 连接器外売、 指示灯、复位按钮、拨码开关、电源开关等部位进行,所以在出现静电问题时应该针对这些地方进行处理。

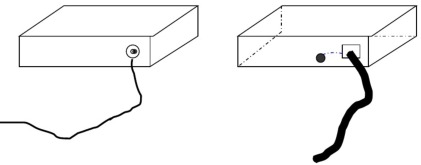

系统接地线接大地              通过电源适配器PE接大

外壳放电问题之电流路径确定

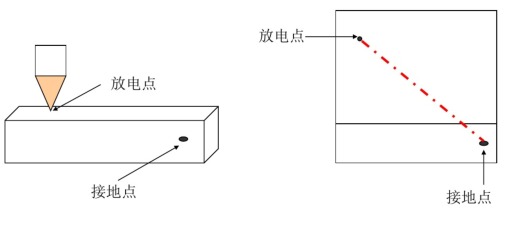

确定静电泄放路径, 方法是将设备的外壳平铺开, 沿放电点到设备接地点画直线, 一般来说, 这条直线就是静电电流的泄放途径;

检査此条路径是否“通畅"之一

是否存在结构孔缝, 导致静电产生的场通过孔缝向设备内部辐射;

解决方法:采用铜箔、铝箔或导电布将此孔缝“电堵住”进行比较试验。

检査此条路径是否“通畅"之二

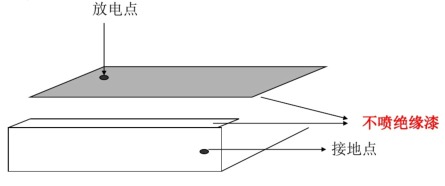

如果放电点和接地点在设备的不同结构件部位 (即两个点不在一个完整的金属体上) , 则检査这两个金属件之间的电搭接是否良好,一般来说,需要关注搭接的地方是否大面积接触,没有喷绝缘漆 。

泄放途径附近是否有内部电缆

静电电流泄放途径附近是否存在设备内走线, 特别是当放电路径上存在结构缝隙时, 缝隙附近有信号线;

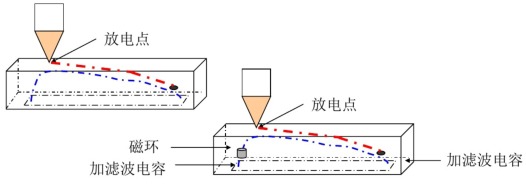

解决方法: l、改变此电缆的走线方式,远离放电途径或放电途径上的孔缝;

2、 在信号线上增加磁环, 切断静电感应的共模电流;
