二类设备静电问题处理

对于此类设备的ESD放电部位和一类设备一样,包括设备的外壳、连接器外壳、指示灯、复位按钮、拨码开关、电源开关等部位,所以在出现静电问题时应该针对这些地方进行处理。

外売无接地设

对设备外壳的放电

对于下图中的情况, 设备内电路和金属外壳无电连接, 设备内电路有电缆在远端接地;

处理方法:见下页。

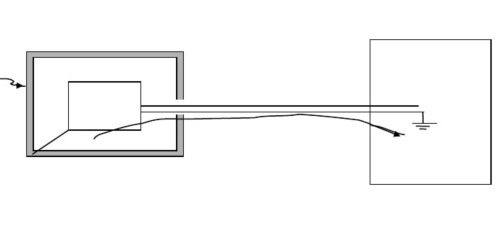

电路和机壳不连时，二次放电产生的静电电流路径。

上页情况的处理方法之一

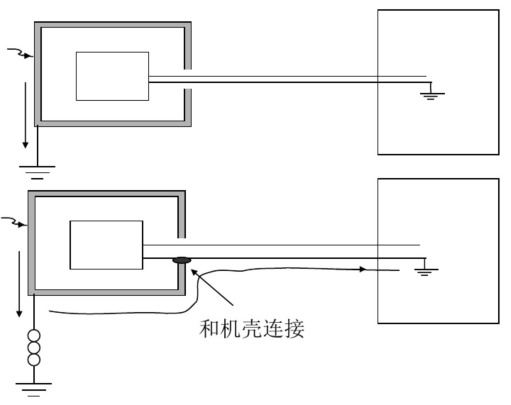

有条件接地的设备;外売接地并且要保证接地阻抗小:

无法保证接地阻抗小的设备,其在外部接地的线和机売相连。

上页情况的处理方法之二

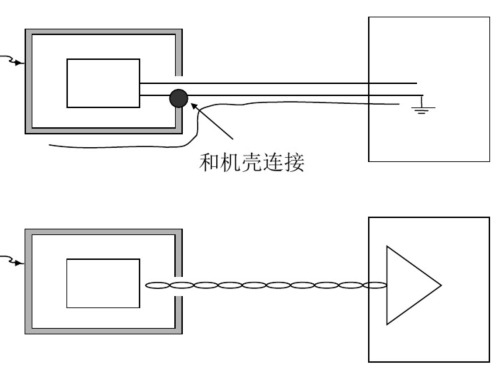

对于无条件接地的设备,使其在外部接地的线和外壳相连。

对于无条件接地的设备,采用双绞线的方式传输信号。

对设备外壳的放电

对于下图中的情况, 设备内电路和金属外壳有电连接, 设备内电路有线在远端接地;

处理方法:见下页。

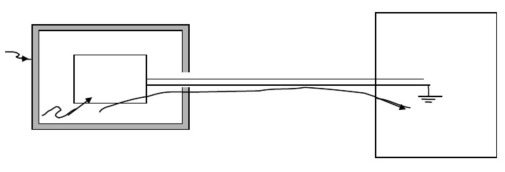

电路和机壳相连时，产生的静电电流路径。

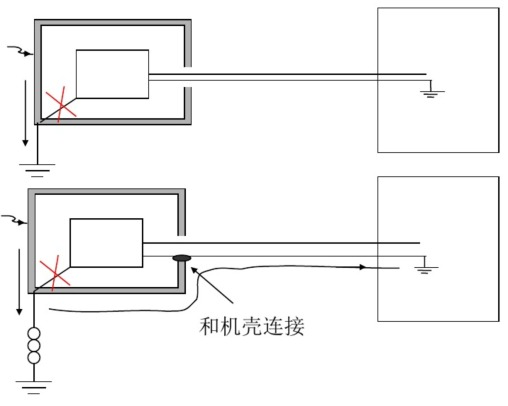

上页情况的处理方法之一

有条件接地的设备;外売接地并且要保证接地阻抗小,无改善则去掉电路和外売的连接。

无法保证接地阻抗小的设备,其在外部接地的线和机売相连。无改善则去掉电路和外売的连接。

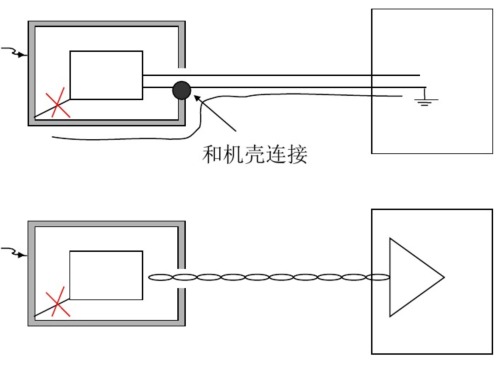

上页情况的处理方法之二

对于无条件接地的设备,去掉电路和外壳的连接,且使其在外部接地的线和外壳相连。

对于无条件接地的设备,去掉电路和外壳的连接,采用双绞线的方式传输信号。【东莞充电器】
