笔记本电脑电池充电器

  恒功率型单片电源适配器的特点是:当输出电压U降低时,利用恒功率控制电路迫使输出电流I｡增大,使二者乘积I｡×U不变,输出功率P｡保持恒定｡这种电源适配器可作为高效､快速､安全的电池充电器,对笔记本电脑中的电池进行充电｡恒功率输出特性曲线近似为一条双曲线。

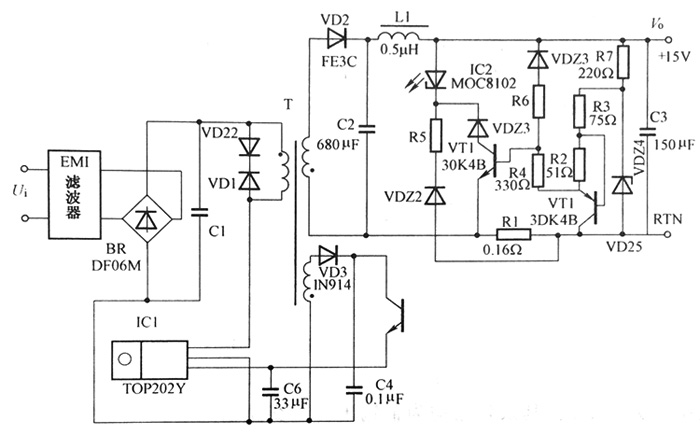

  TOP202Y构成的15V､15W恒功率型电源适配器电路如图9-34所示｡当输出电压从15V(即100%×U｡)降至7.5V(即50%×U｡)时,恒功率准确度可达士10%｡恒功率控制电路由VT1､VT2､VDz3~VDz5､R1~R7构成｡VT1工作在饱和区｡VT1和VT2应选参数一致性很好的3DK4B型开关管｡R1为电流检测电阻,VT2用来监视R1上的压降｡

该电路具有温度补偿特性,能对VT1､VT2的偏压以及输出电压进行温度补偿｡恒功率控制电路由5部分组成

  ①恒流源电路(VDZ4､R7､R3),给偏压电路提供恒定的集电极电流Ic1；

  ②带温度补偿的偏压电路(VT1､R2),其作用是给VT2提供偏置电压Um,它的发射结压降U与Um相等且具有相同的温度系数;

  ③电流检测电阻(R1);

  ④电压补偿电路(VDZ1､R6､R4),可对VT2的发射结电压Ube2进行补偿

  ⑤电压调节电路(IC2､VDZ2､R5),利用带稳压管的光耦反馈电路使U｡在恒压区内保持恒定｡

  当I｡较小时,VT2截止,而VDZ2处于稳压区,电源适配器工作在恒压输出方式下,U15V,此时恒功率控制电路不工作｡

设VT2的基极偏压为UB,仅当UB+Ug=Um2时,VT2才开始导通,而VDZ2立即截止,电路就从恒压控制迅速转入恒功率控制,并按下述正反馈过程U｡+→I｡↑→UR1↑→l+→Ic+→D↑→1｡↑,使P｡保持不变

15W恒功率型电源适配器电路
