反激式电源适配器设计详解

电源适配器的拓扑结构分类

10W以内常用RCC(自激振荡)拓扑方式

10W-100W以内常用反激式拓扑 (75W以上电源有PF值要求)

100W-300W正激、双管反激、准谐振

300W-500W准谐振、双管正激、半桥等

500W-2000W双管正激、半桥、全桥

2000W以上全桥

反激电源适配器特点

在电源适配器市场中,400W以下的电源大约占了市场的70-80% ,而其中反激式电源又占大部分,几乎常见的消费类产品全是反激式电源 。

优点:成本低,外围元件少,低耗能,适用于宽电压范围输入,可多组输出.

缺点:输出纹波比较大。(输出加低内阻滤波电容或加LC噪声滤波器可以改善)

今天以自行车充电器为例, 详细讲解反激电源适配器的设计流程及元器件的选择方法。

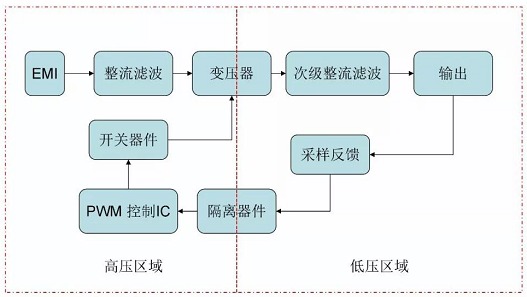

隔高开关电源框架结构图

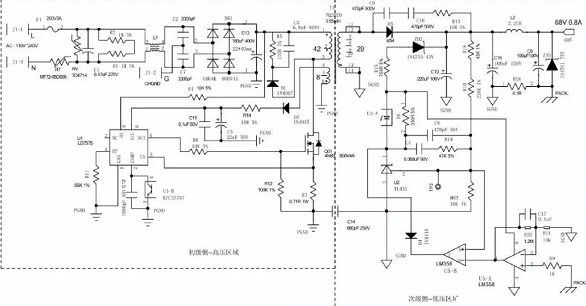

电源适配器电路原理图

第一个电源适配器安规元件一保险管

.作用:

安全防护 。 在电源出现异常时, 为了保护核心器件不受到损坏 。

技术参数:

额定电压V、额定电流l、熔断时间l^2RT。

分类:

快断、慢断、常规。

保险管的计算方法

0.6为不带功率因数校正的功率因数估值Po输出功率

l1 效率(设计的评估值)

Vinmin最小的输入电压

2为经验值,在实际应用中,保险管的取值范围是理论值的1 .5~3倍 。

0.98PF值
