压敏电阻的作用

压敏电阻是一种限压型保护器件。利用压敏电阻的非线性特性,当过电压出现在压敏电阻的两极间,压敏电阻可以将电压钳位到一个相对固定的电压值, 从而实现对后级电路的保护。

主要作用:过电压保护、防雷、抑制浪涌电流、吸收尖峰脉冲、限幅、高压灭弧、消噪、保护半导体元器件等。

主要参数有:压敏电压、通流容量、结电容、响应时间等。

压敏电阻的响应时间为ns级,比空气放电管快,比TVS管(瞬间抑制二极管)稍慢一些, 一般情况下用于电子电路的过电压保护其响应速度可以满足要求。

选取压敏电阻的方法

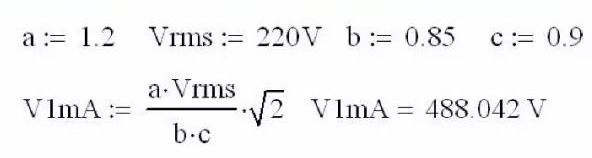

压敏电阻虽然能吸收很大的浪涌电能量, 但不能承受毫安级以上的持续电流,在用作过压保护时必须考虑到这一点。压敏电阻的选用,一般选择标称压敏电压V1 mA和通流容量两个参数 。

a为电路电压波动系数, 一般取值1.2.

Vrms为交流输入电压有效值。

b为压敏电阻误差, 一般取值0.85。

C为元件的老化系数, 一般取值0.9.

2为交流状态下要考虑峰峰值。

V1 mA为压敏电阻电压实际取值近似值

通流容量，即最大脉冲电流的峰值是环境温度为25°C情况下,对于规定的冲击电流波形和规定的冲击电流次数而言, 压敏电压的变化不超过±10%时的最大脉冲电流值。

选取压敏电阻的方法

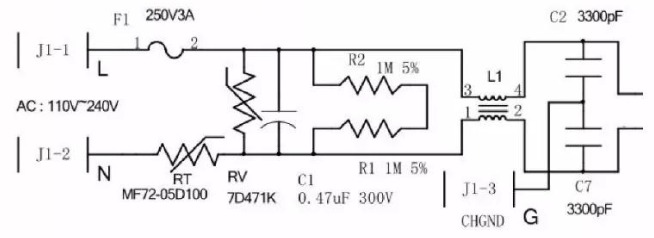

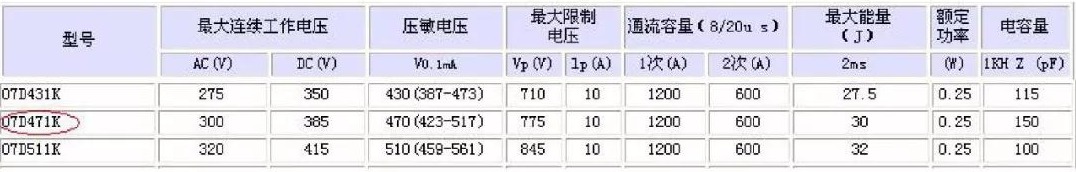

结合前面所述,来看一下本电路中压敏电阻的型号所对应的相关参数。

EMI电路

X电容,共模电感(也叫共模扼流圈) , Y电容

根据l EC 60384-1 4,安规电容器分为X电容及Y电容:

1 . X电容是指跨与L-N之间的电容器,

2. Y电容是指跨与L-G/N-G之间的电容器.
