安规电容之X电容及Y电容

作为安全电容之一的X电容，也要求必须取得安全检测机构的认证 。 X电容一般都标有安全认证标志和耐压AC250V或AC275V字样,但其真正的直流耐压高达2000V以上,使用的时候不要随意使用标称耐压AC250V或者DC400V之类的的普通电容来代用。

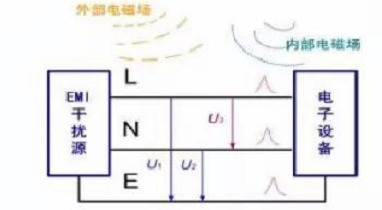

X电容主要用来抑制差模干扰

X电容没有具体的计算公式, 前期选择都是依据经验值, 后期在实际测试中, 根据测试结果做适当的调整。

经验:若电路采用两级EMl,则前级选择0.47uF,后级采用0.1uF电容。若为单级EMl,则选择0.47uF电容。(电容的容量大小跟电源适配器功率没有直接关系)

电源适配器安规电容之--Y电容

交流电源适配器输入分为3个端子:火线(L) /零线(N) /地线(G) 。在火线和地线之间以及在零线和地线之间并接的电容,这两个Y电容连接的位置比较关键,必须需要符合相关安全标准, 以防引起电子设备漏电或机壳带电,容易危及人身安全及生命 。 它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高。

Y电容主要用于抑制共模干扰

Y电容的存在使得开关电源适配器有一项漏电流的电性指标。

工作在亚热带的机器,要求对地漏电电流不能超过0.7mA；工作在温带机器,要求对地漏电电流不能超过0,35mA 。 因此,Y电容的总容量一般都不能超过4700PF(472)。

Y电容的作用及取值经验

Y电容底下又分为Y1,Y2,Y3, Y4,主要差別在于:

1.Y1耐高压大于8kV,属于双重绝缘或加强绝缘|额定电压范围≤250V
2.Y2耐高压大于5kV,属于基本绝缘或附加绝缘|额定电压范围>150V≤250V
3.Y3耐高压>2.5KV≤5KV属于基本绝缘或附加绝缘|额定电压范围>150V≤250V
4.Y4耐高压大于2.5 kV属于基本绝缘或附加绝缘|额定电压范围<150V
GJB151中规定Y电容的容量应不大于0.1uF。Y电容除符合相应的电网电压耐压外, 还要求这种电容器在电气和机械性能方面有足够的安全余量, 避免在极端恶劣环境条件下出现击穿短路现象,Y电容的耐压性能对保护人身文全具有重要意义。
