共模电感的作用及设计​

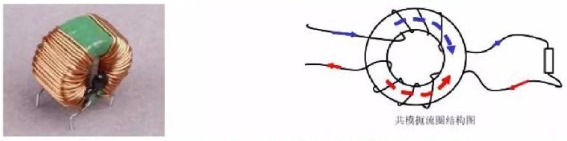

共模电感上，A和B就是共模电感线圈。这两个线圈绕在同一铁芯上，匝数和相位都相同（绕制方向相反）。这样，当电路中的正常电流流经共模电感时，电流在同相位绕制的电感线圈中产生反向的磁场而相互抵消，此时正常信号电流主要受线圈电阻的影响（和少量因漏感造成的阻尼）；当有共模电流流经线圈时，由于共模电流的同向性，会在线圈内产生同向的磁场而增大线圈的感抗，使线圈表现为高阻抗，产生较强的阻尼效果，以此衰减共模电流，抑制高速信号线产生的电磁波向外辐射发射，达到滤波的目的。

电源适配器共模电感的设计

第一步:确定客户的规格要求,EMl允许级别。

第二步:  电感值的确定

第三步: core(磁芯)材质及规格确定

第四步: 绕组匝数及线径的确定

第五步:打样

第六步:测试

共模电感的设计

EMl等級: Fcc Class B

已知条件: C2=C7=3300pF

EMl测试频率:传导150KHz~30MHz。

EMC测试频率: 30MHz~3GHz。

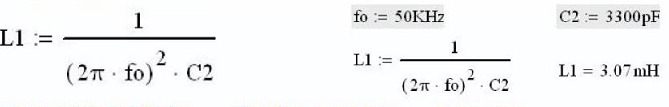

实际的滤波器无法达到理想滤波器那样陡峭的阻抗曲线, 通常可将截止频率设定在50KHz左右。在此,假设Fo=50KHz。

电源适配器共模磁芯的选择
以上,得出的是理论要求的电感值,若想获得更低的截止频率,则可进一步加大电感量,截止频率一般不低于10KHz。理论上电感量越高对EMl抑制效果越好,但过高的电感将使截止频率将的更低, 而实际的滤波器只能做到一定的带宽,也就使高频杂讯的抑制效果变差(一般开关电源的杂讯成分约为5~10MHz之间) 。另外,感量越高,则绕线匝数越多, 就要求磁芯的ui值越高, 如此将造成频阻抗增加。此外,匝数的增加使分布电容也随之增大，使高频电流全部经过匝间电容流通, 造成电感发热。过高的ui值使磁芯极易饱和,同时在生产上,制作比较困难,成本较高。

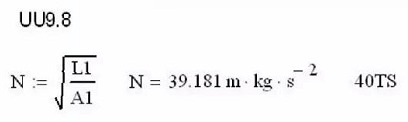

AL值500nH/N^2

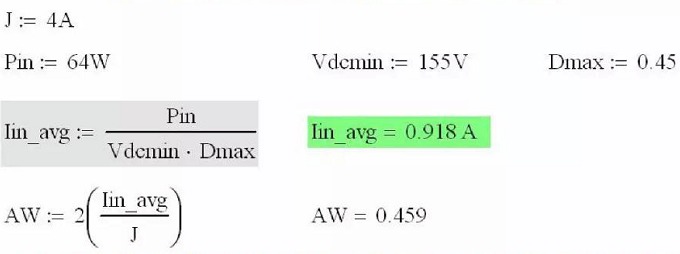

共模电感线径的计算

J为无强制散热情况下每平方毫米所通过的电流值, 若有强制散热可选择6A 。

lin_avg输入电流平均值

2为常数
